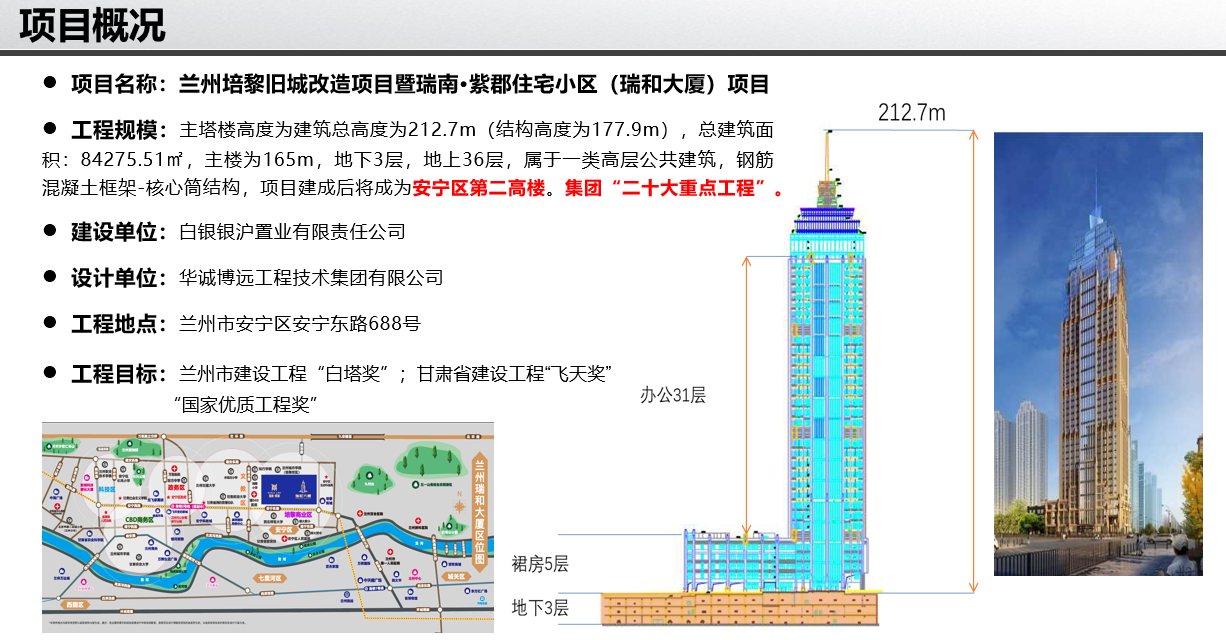

兰州培黎旧城改造项目暨瑞南·紫郡住宅小区(瑞和大厦)项目,主塔楼高度为建筑总高度为212.7m(结构高度为177.9m),总建筑面积:84275.51㎡,主楼为165m,地下3层,地上36层,属于一类高层公共建筑,钢筋混凝土框架-核心筒结构,项目建成后将成为安宁区第二高楼。集团“二十大重点工程”。
本工程在实施过程中,将BIM技术与项目重难点紧密结合,在基坑施工变更,主体施工前的空窗期,提前做好BIM专项工作。

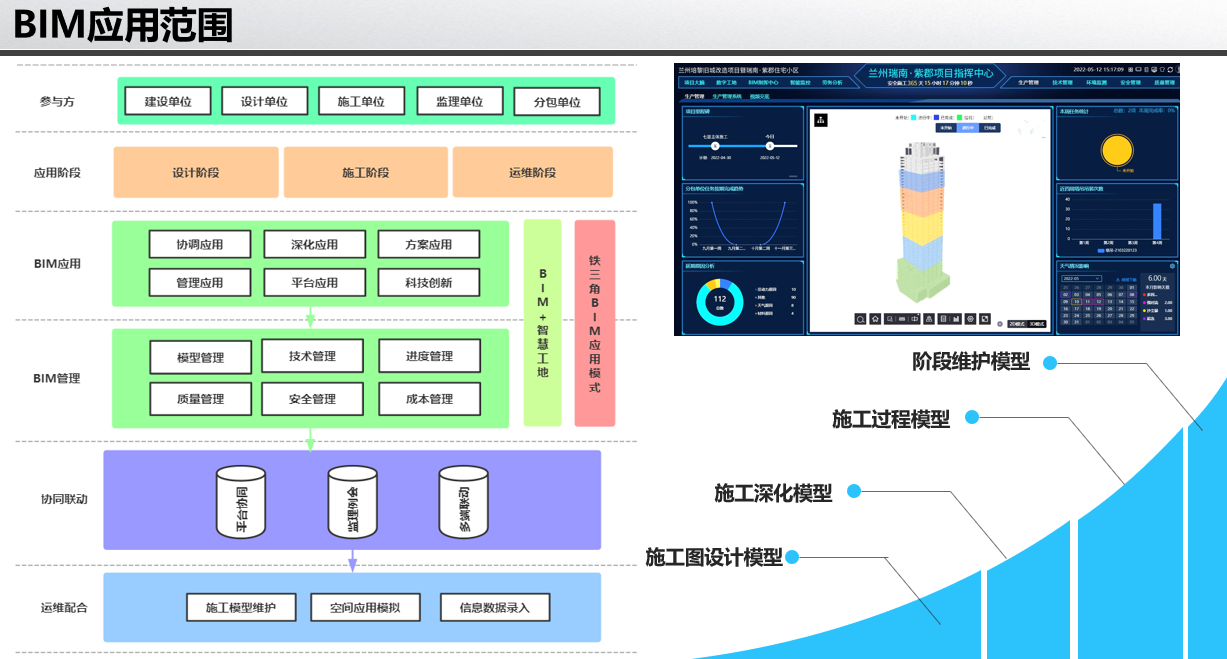

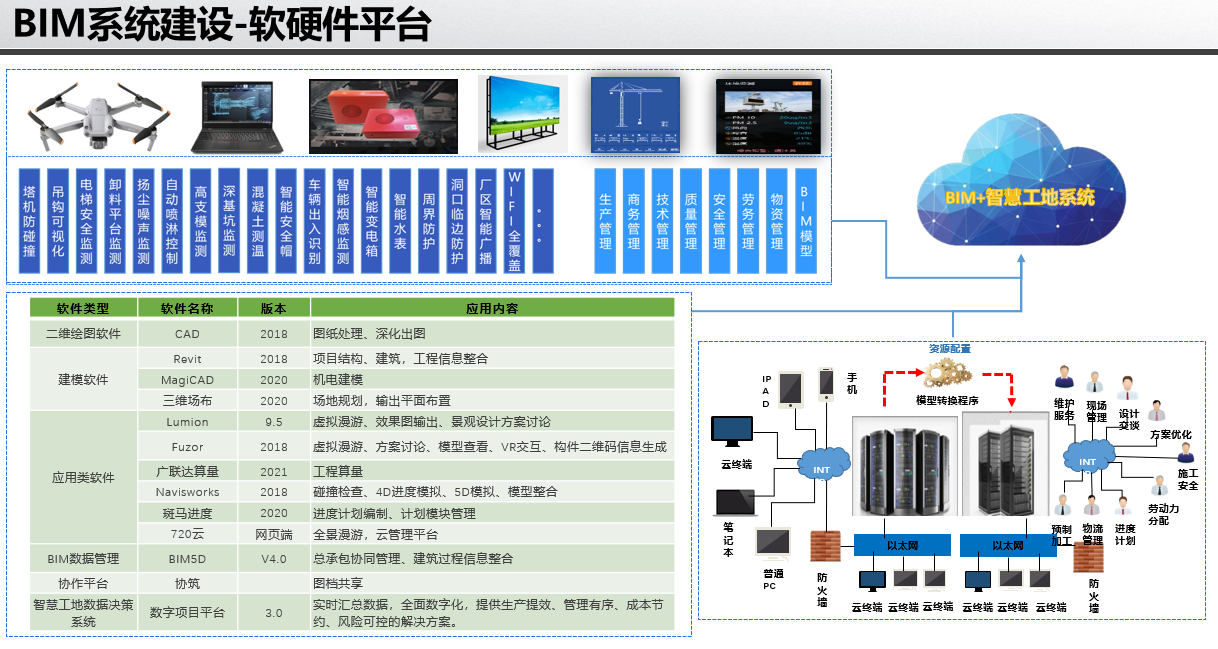

提前确定5大应用目标,将BIM+智慧工地技术融入管理,并对二级公司进行相关技术培训推广。在模型、技术、进度、质量安全、成本等管理方面提前做好规划,应用9大项、27小项内容,完成本项目的重难点克服。依据甘肃地方标准《建筑信息模型(BIM)应用标准DB62/T 3150-2018》,创建施工图设计模型,LOD300;指定专项应用范围模型,LOD400。

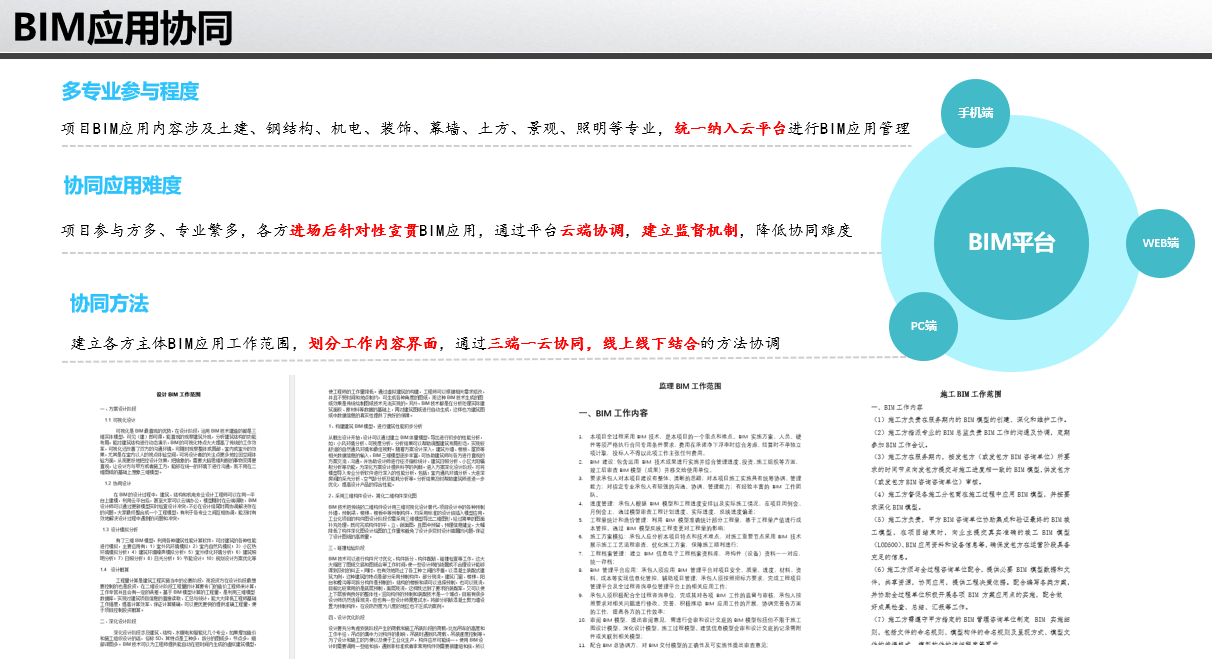

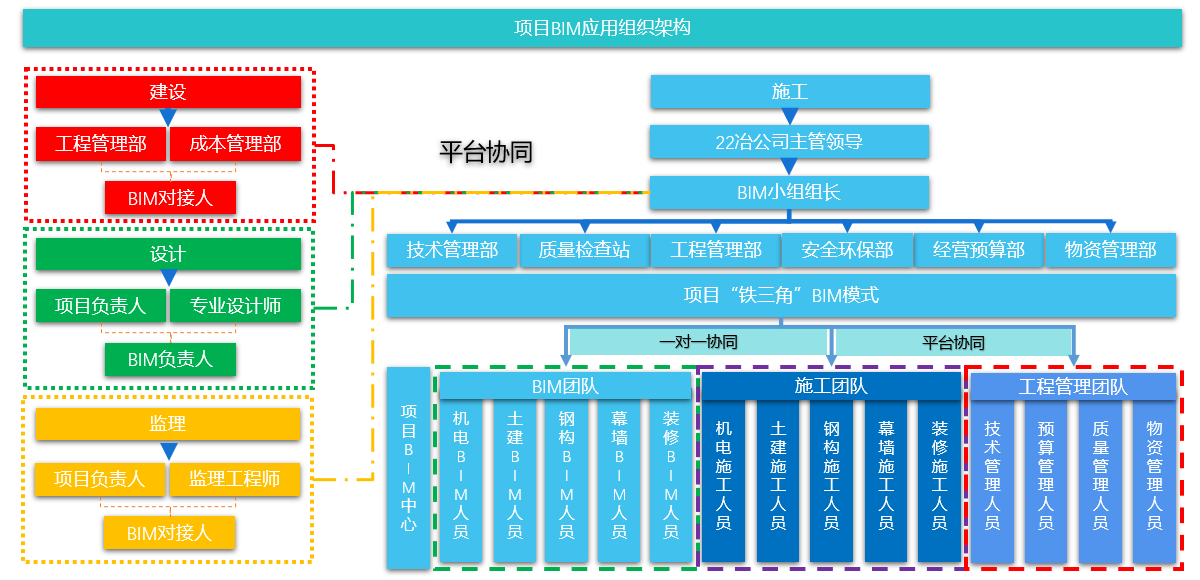

按照公司标准对模型进行管理,分个人电脑端管理、云端平台管理。校对模型后,输入模型信息,主要包含材料信息、主要设备信息、施工组织信息等,进行模型数据信息整合。BIM小组创建了项目各专业模型库,满足现场应用,且大部分可直接在其他项目复用。通过常规碰撞检查,发现图纸碰撞点较多,反馈出机电管综需提前完成,做好各专业协调。通过模型校核及图模对比,累计发现图纸较大问题44处,及时反馈设计院,已提前解决。图纸问题经由设计回复确认后,进行交底施工,避免造成返工,延误工期。

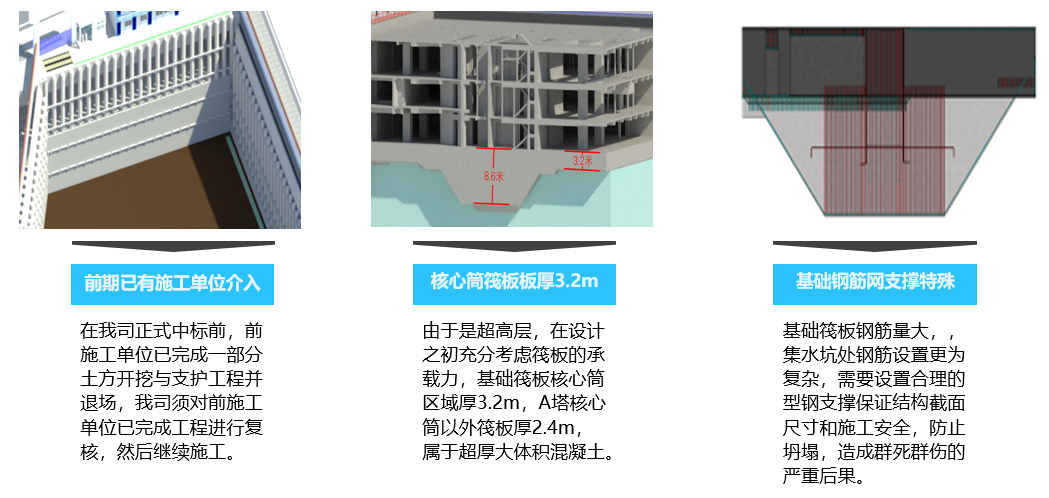

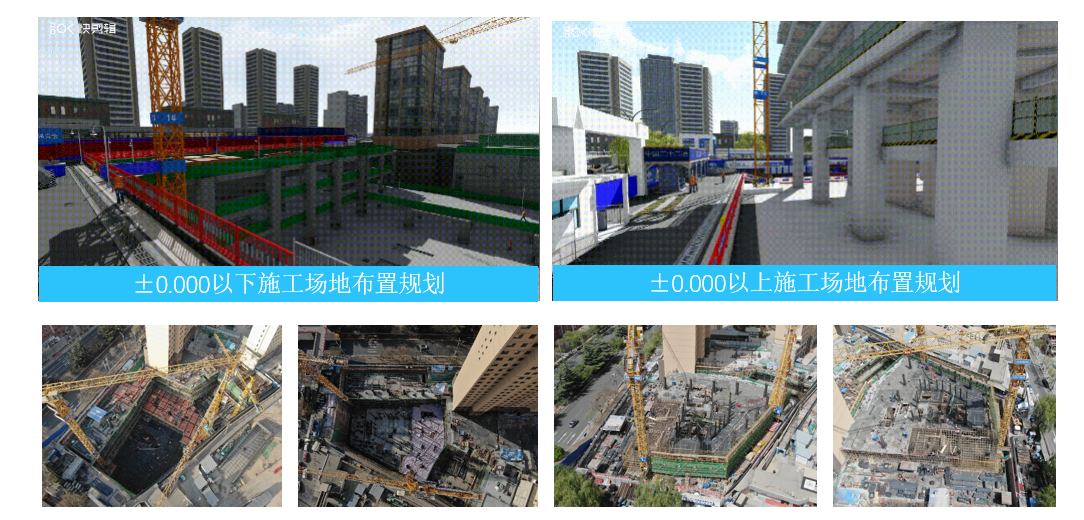

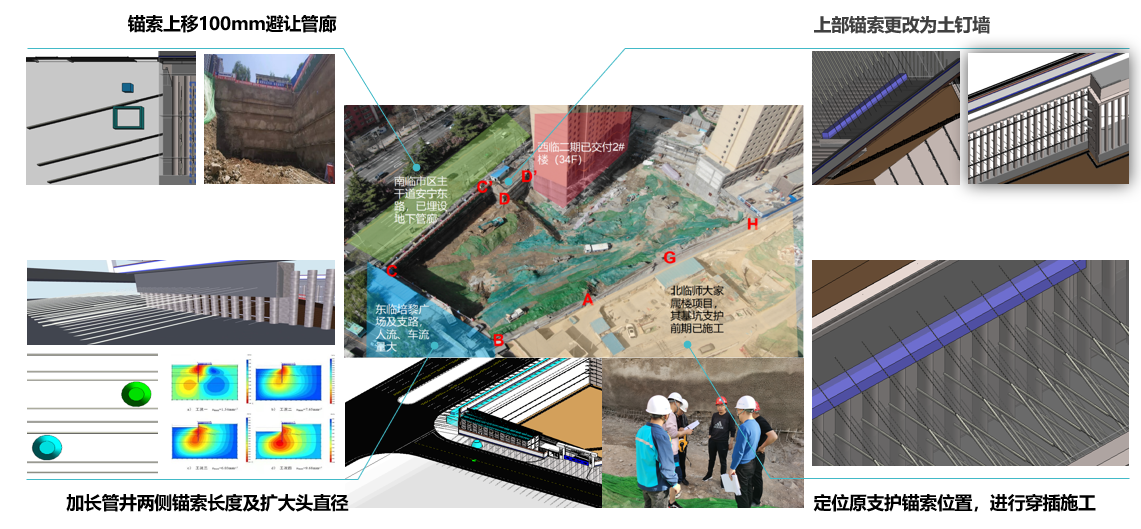

本工程场地狭小,四周施工环境复杂,基坑一旦失稳,势必影响道路的安全和周边建筑的正常使用。依据物勘报告及图纸,在施工前创建基坑及周边环境模型,排查基坑施工避让点,确定基坑支护避让实施方案,比原计划提前1月完成,并顺利实施,。
本工程出入口仅能设置在东侧,土方开挖难度大,马道占据核心筒一半的范围,受马道影响土方外运困难,通过BIM模拟土方开挖,划分三个流水段,由西向东逐步开挖,并将马道由原来南侧变更为北侧,保证了基坑工程按节点完成,主体结构裙房部分提前2月进场。

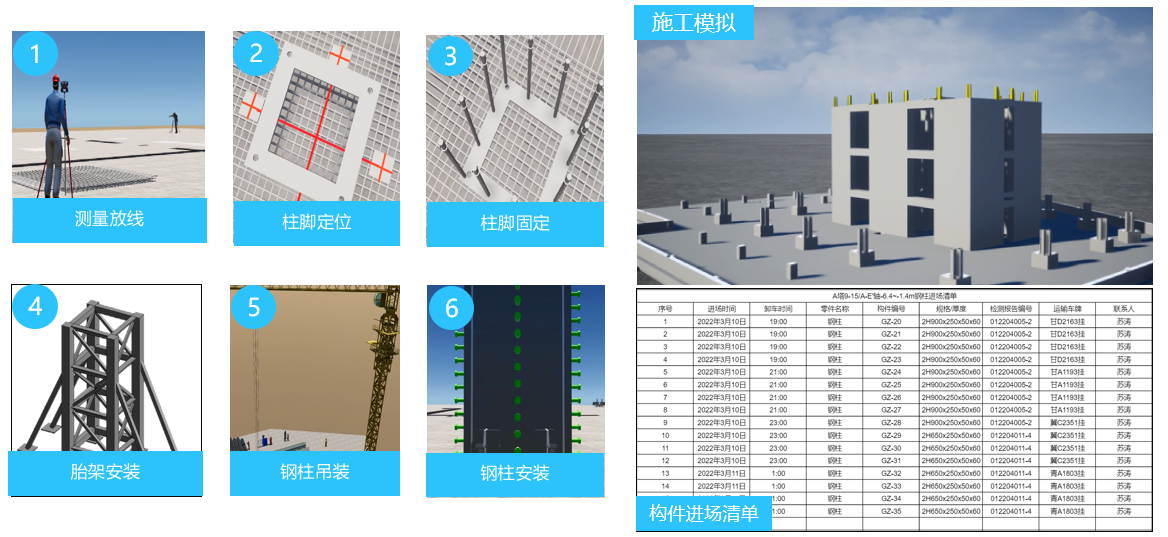

本工程结构为钢筋混凝土框架-核心筒结构,通过BIM施工模拟,方案对比后,确定按照先内后外、先下后上、先筒后框的顺序进行。即核心筒竖向结构先行施工,领先外框钢管柱约 3 层。通过模拟验证资源调度,控制钢结构构件进场时间,。
通过前期碰撞检查、净高控制等管综实施,对机电工程综合支吊架、预制装配进行现场指导,确定预留预埋套管安装高度,出图施工。

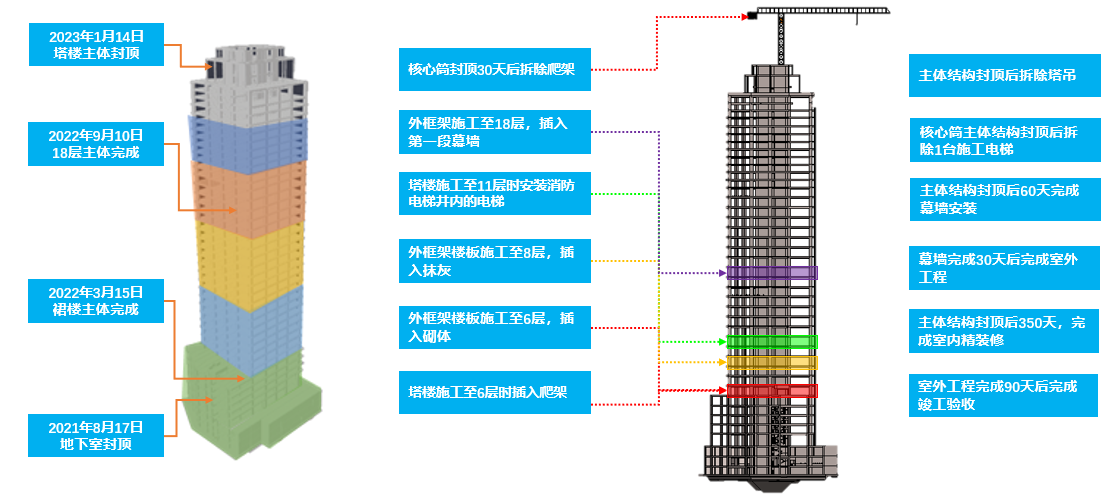

本工程为超高层,关注施工穿插,建立穿插模型,通过全面计划管理将风险提前发现暴露,有针对性预警,为后续执行提供有力的依据;通过网络图可以在编制阶发现和调整施工穿插的问题及时作出调整;另外调整和优化穿插节点很适合使用网络图来进行;最后根据合同工期目标确定项目整体施工组织思路,全面考虑施工穿插、工艺顺序、工程量、不同劳务人员的功效、可支配资源数量、周边环境因素、可预见的不可控因素等等;在计划编制阶段尽可能考虑全面,在计划编制阶段就规避一些问题,减少一些在执行阶段的风险。

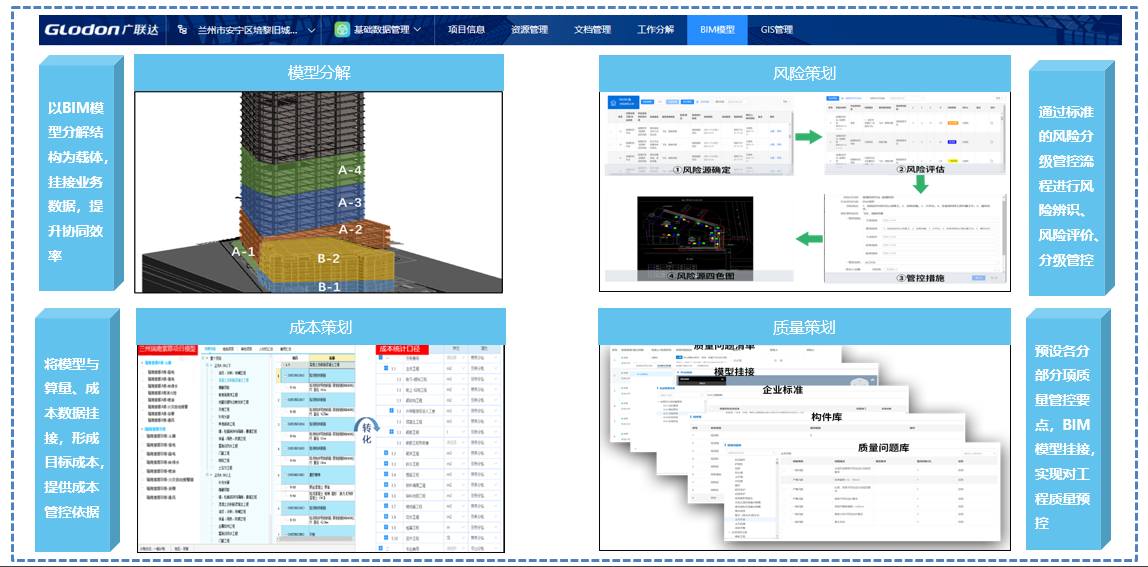

通过对BIM模型分解、风险策划、成本策划、质量策划等关键点进行管控,实现项目的数字信息化施工策划管理。
